本開發方案涉及鎖具技術領域，特別涉及一種指紋鎖。




　　背景技術：

　　目前大部分家庭還是使用鑰匙開門或者刷卡開門,存在鑰匙容易被復制、鑰匙多了攜帶不方便、使用壽命短等缺陷。而且現有的門鎖前面板上的鎖孔、指紋窗口等都是裸露在空氣中，這樣容易受到灰塵、水汽的侵蝕，這樣的鎖不夠美觀，使用壽命也短。

　　技術實現要素：

　　本實用新型要解決的技術問題是提供一種指紋鎖，解決了不夠美觀和使用壽命短的問題。

　　為了解決上述技術問題，本實用新型的技術方案為：

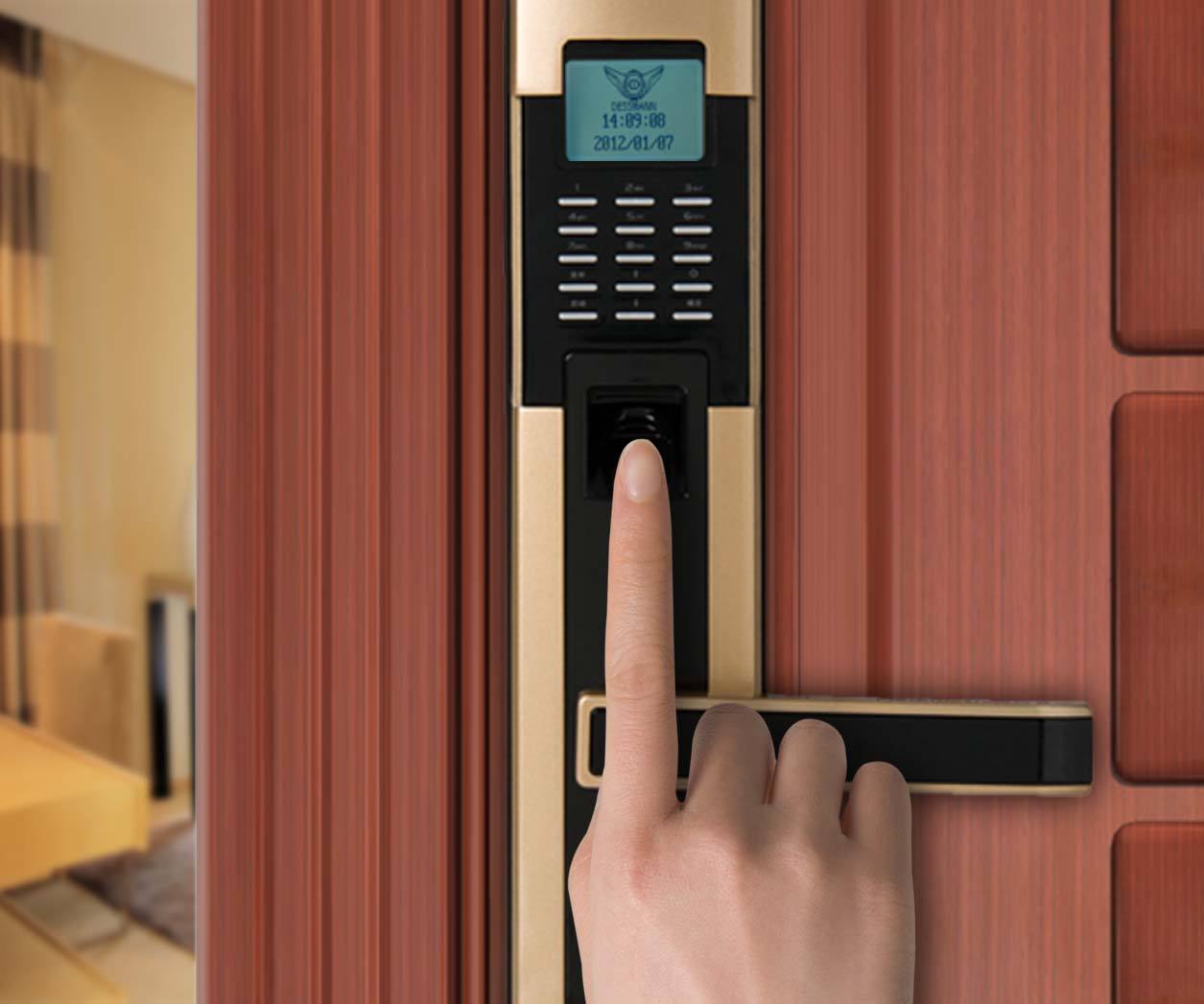

　　一種指紋鎖，包括從前到后依次連接的前執手、前面板、鎖體、內面板、后面板和后執手，所述前面板后側設有主板，所述前面板前端面上部設有觸摸按鍵、IC卡感應板、顯示屏和指紋感應窗口，所述前面板前端面下部設有鑰匙孔，所述觸摸按鍵設于所述IC卡感應板上，所述前面板前端面上部設有可上下滑動的前滑蓋。

　　進一步地，所述所述前面板前端面下部設有孔蓋，所述孔蓋上設有與所述鑰匙孔相配合的通孔，所述通孔上設有防塵蓋;所述防塵蓋通過拉簧與所述前執手連接，所述拉簧套接在所述前執手上，所述拉簧上端卡在所述前面板上，所述拉簧另一端與所述防塵蓋連接。

　　進一步地，所述通孔內還設有復位鍵、USB備用電源槽。

　　進一步地，所述后面板后端面上卡接有電池，所述后面板后端面上設有與可上下滑動的后滑蓋。

　　采用上述技術方案，由于在前面板前端面上設有觸摸按鍵、IC卡感應板、顯示屏、指紋感應窗口和鑰匙孔，在觸摸按鍵設于IC卡感應板上，在前面板前端面上部設有前滑蓋，本實用新型通過多種方式開啟鎖具，這樣的結構操作方便，使用安全，外觀美觀，使用壽命長。




　　附圖說明

　　圖1為本實用新型一種指紋鎖的前滑蓋上滑的主視結構示意圖;

　　圖2為本實用新型一種指紋鎖的前滑蓋上滑的后視結構示意圖;

　　圖3為本實用新型一種指紋鎖的前滑蓋上滑的立體結構示意圖。

　　附圖序號及其說明：

　　1、顯示屏;2、觸摸按鍵;3、IC卡感應板;4、指紋感應窗口;5、鎖體;6、鑰匙孔;7、復位鍵;8、USB備用電源槽;9、前滑蓋;10、前面板;11、前執手;12、后滑蓋;13、后面板;14、電池;15、斜舌;16、后執手;17、方舌;18、保險舌;19、旋鈕;20、防塵蓋。

　　具體實施方式

　　下面結合附圖對本實用新型的具體實施方式作進一步說明。在此需要說明的是，對于這些實施方式的說明用于幫助理解本實用新型，但并不構成對本實用新型的限定。此外，下面所描述的本實用新型各個實施方式中所涉及的技術特征只要彼此之間未構成沖突就可以相互組合。

　　參照圖1至圖3，本實用新型提供的一種指紋鎖，包括從前到后依次連接的 前執手11、前面板10、鎖體5、內面板(圖中未畫出)、后面板13和后執手16，前面板10后側設有主板，前面板00前端面上部設有觸摸按鍵2、IC卡感應板3、顯示屏1和指紋感應窗口4，前面板10前端面下部設有鑰匙孔6，觸摸按鍵2設于IC卡感應板3上可以節省觸摸按鍵2占用的空間，優化鎖具的結構。后面板13上設有旋鈕19，用于在屋內鎖緊鎖具。前面板10前端面上部設有可上下滑動的前滑蓋9。前執手11、前面板10、鎖體5、內面板、后面板13、后執手16、主板、主板上設有的單片機、鎖體5設有的馬達以及鎖體5上的斜舌15、方舌17、保險舌18等都是現有技術，在此不做贅述。本實用新型通過多種方式開啟鎖具，這樣的結構操作方便，使用安全，外觀美觀，使用壽命長。




　　本實用新型的工作原理如下：

　　指紋開鎖：主要由指紋頭采集指紋信息，經CPU識別換算發出相應指令到主板上的單片機，再由單片機發出相應指令控制鎖體內馬達轉動，實現開門與關門。指紋感應窗口4有一個6P接口通過6P排線接到指紋鎖的主板上;觸摸按鍵2設于IC卡感應板3上，并通過一條12P的排線連到主板上;馬達是裝在鎖體5內，通過一條2P排線連接到主板上，主板上有單片機、IC卡讀卡芯片。

　　刷卡開門：主要由IC卡讀卡芯片識別換算發出相應治療到主板上的單片機，再由單片機發出相應指令控制鎖體5內馬達轉動，實現開門與關門。

　　密碼開門：主要由觸摸按鍵2與觸摸IC識別換算發出相應指令到主板上的單片機，再由單片機發出相應指令控制鎖體5內馬達轉動，實現開門與關門。

　　鑰匙開門：扭動鑰匙即可實現開門與關門。

　　門內上鎖、反鎖：在門內關好門，上抬后執手16即可上鎖，轉出旋鈕19打出保險舌18即可實現門內反鎖，下壓后執手16即可將各鎖舌收回實現快速 開門。

　　門外上鎖：上臺前執手11即可實現上鎖。

　　前面板10前端面下部設有孔蓋，孔蓋上設有與鑰匙孔6相配合的通孔，通孔上設有防塵蓋20;防塵蓋20通過拉簧與前執手連接，拉簧套接在前執手上，拉簧上端卡在前面板10上，拉簧另一端與防塵蓋20連接。即拉簧的圓形圈部分套緊在前執手上，拉簧一端突出的部分卡住不動，旋轉前執手就可帶著拉簧另一端突出的部分帶動防塵蓋20往上走，這樣就可以打開防塵蓋20進行下一步操作，這樣的結構簡單方便，可以避免鑰匙孔6裸露，防止灰塵和水汽影響鎖具的使用壽命，同時能夠鎖具更加美觀。

　　通孔內還設有復位鍵7、USB備用電源槽8。通過復位鍵7可以將鎖具的指紋等功能重置，鎖體內設有備用電源，通過USB備用電源槽8可以對備用電源進行充電。

　　后面板13后端面上卡接有電池14，后面板13后端面上設有與可上下滑動的后滑蓋12。這樣可以保護電池14，還能防止后滑蓋12丟失。

　　綜上所述，本實用新型通過在前面板前端面上設有觸摸按鍵、IC卡感應板、顯示屏、指紋感應窗口和鑰匙孔，在觸摸按鍵設于IC卡感應板上，在前面板前端面上部設有前滑蓋，本實用新型通過多種方式開啟鎖具，這樣的結構操作方便，使用安全，外觀美觀，使用壽命長。

　　以上結合附圖對本實用新型的實施方式作了詳細說明，但本實用新型不限于所描述的實施方式。對于本領域的技術人員而言，在不脫離本實用新型原理和精神的情況下，對這些實施方式進行多種變化、修改、替換和變型，仍落入本實用新型的保護范圍內。
